TFTP ile Cisco Konfigürasyon Yedeği Almak

Cisco ağ cihazları üzerinde yaptığımız konfigürasyonları yedeklemek ve aldığımız yedekleri daha sonraki projelerimizde kullanmak, kurumsal bir ağ için önemli olabilir. Cihazların konfigürasyon dosyalarının yedeğini almak için “Trivial File Transfer Protocol (TFTP)” kullanılabilir. TFTP protokolü haberleşmede 69. portu kullanmaktadır.

Uygulamamızı GNS3 yazılımı üzerinde gerçekleştireceğiz. Kullanacağımız topolojide bir adet Switch ve bir Windows Server işletim sistemi olacak.

Windows Server işletim sistemi üzerinde bir TFTP Server-Client yazılımı kuracağız. Yazılımın linki aşağıdadır.

https://pjo2.github.io/tftpd64

Yazılımın kurulumu yapıldıktan sonra GUI ekranı aşağıdaki gibidir.

Öncelikle yazılım üzerinde bazı ayarlar yapmamız gerekmektedir. Ayarlar için aşağıdaki görsellere bakabilirsiniz.

İlgili ayarları gerçekleştirdikten sonra iki cihazın haberleşip haberleşemediğini “ping” aracı ile test edelim. ( Windows işletim sisteminde ping paketleri varsayılan ayarlarda engellenir. )

Testlerimizi gerçekleştirdik. Şimdi de Switch cihazının temel konfigürasyonunu tamamlayalım.

Switch#configure terminal
Switch(config)# hostname SW1
SW1(config)# exit
SW1# copy running-config startup-config

Sırada “startup-config” dosyasının “TFTP” sunucumuza göndermek var. Bu işlemi gerçekleştirmek için aşağıdaki komutu kullanabiliriz.

SW1# copy startup-config tftp:
Address or name of remote host []? 192.168.1.10   ( SUNUCU ADRESI )
Destination filename [sw1-confg]? genelsw-confg                ( DOSYANIN KAYIT ADI )

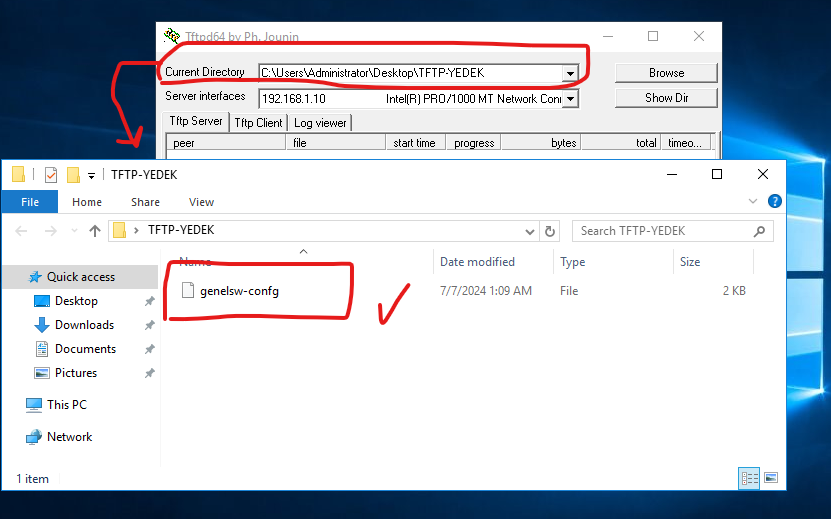

Dosyamız sunucuya iletildi. Burada dikkat edilmesi gereken husus dosyayı kayıt ettiğiniz dizindir.

Şimdi bu konfigürasyon dosyasını başka bir Switch cihazına kopyalayalım. Topolojimize “SW2” cihazını ekledik. TFTP sunucumuza yedeklediğimiz “genelsw-confg” konfigürasyon dosyasını, yeni cihazımıza kopyalayacağız.

SW2#copy tftpd: running-config
Address or name of remote host []? 192.168.1.10  ( SUNUCU ADRES )
Destination filename []? genelsw-confg    ( ISTENILEN DOSYANIN TAM ADI )
Destination filename [running-config]? <cr>

SW1#                   ( Konfigürasyonda SW1 olduğu için adı değişecektir. )
SW1# write memory

Daha fazla bilgisayar ağları içeriği için takipte kalın…
